びおソーラーによる自然室温コンターマップ・財田

「外気温」「びおソーラーのない建物」「びおソーラーありの建物」
それぞれの温度分布をマッピングしました。
冬の夜から朝にかけては温度が低く、夏の昼間は温度が高くなります。びおソーラーの有無で、このゾーンがどれだけかわるのかをつかむためのツールです。
※一定条件下でのシミュレーションによるものです。効果は建物・敷地条件によって変わります。

map-info




コンターマップ

温度の分布

温度の分布

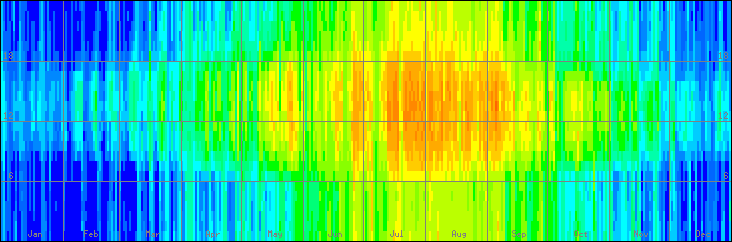

外気温

外気温

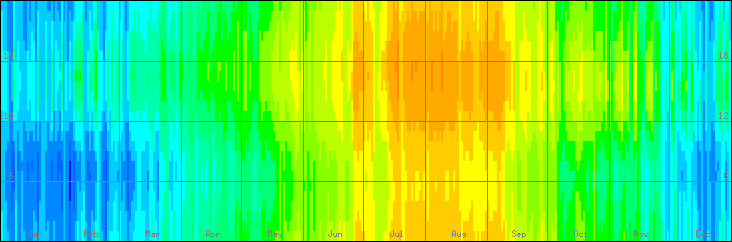

びおソーラーなしの室温

びおソーラーなしの室温

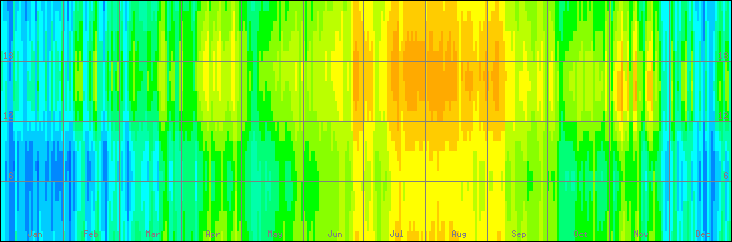

びおソーラーありの室温

びおソーラーありの室温

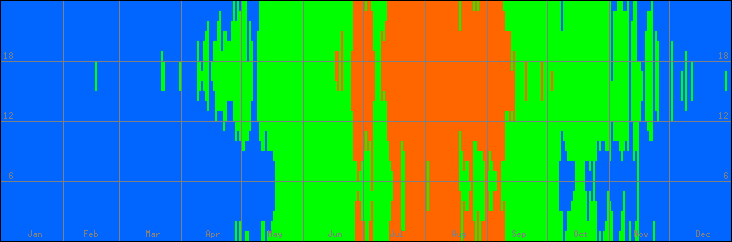

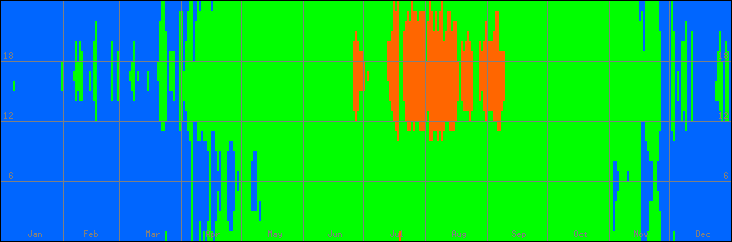

18〜27℃の範囲レベルマップ

上のコンターマップを、18〜27℃の範囲内外にわけたレベルマップです。
この範囲に入っている(緑色)は快適な温度といえます。

levelmap1

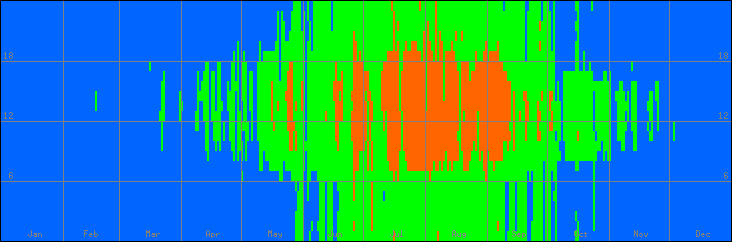

18℃-27℃の範囲・外気温

外気温

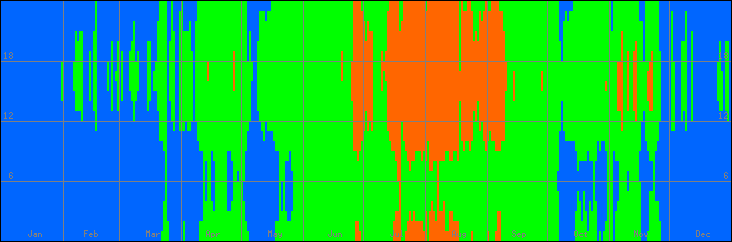

18℃-27℃の範囲・びおソーラーなしの室温

びおソーラーなしの室温

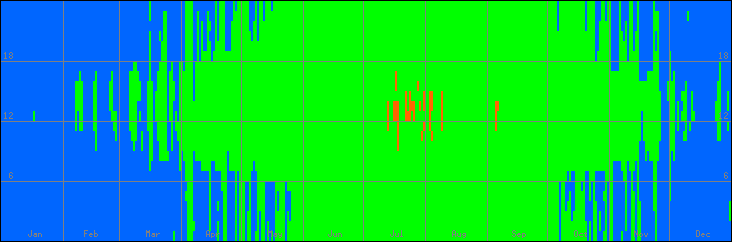

18℃-27℃の範囲・びおソーラーありの室温

びおソーラーありの室温

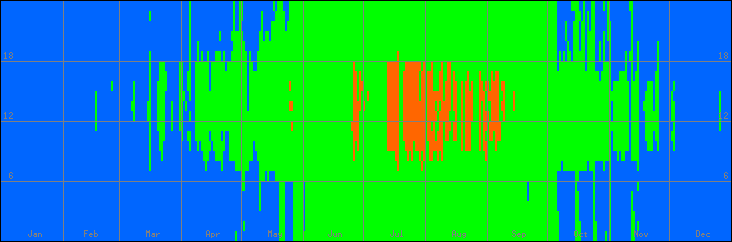

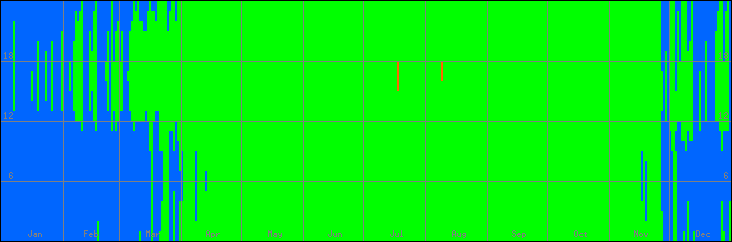

15〜30℃の範囲レベルマップ

少し条件を緩くしてみたレベルマップです。
このぐらいの室温でも十分、と考えると、範囲が広がります。

levelmap2

15℃-30℃の範囲・外気温

範囲・外気温

15℃-30℃の範囲・びおソーラーなしの室温

びおソーラーなしの室温

15℃-30℃の範囲・びおソーラーありの室温

びおソーラーありの室温

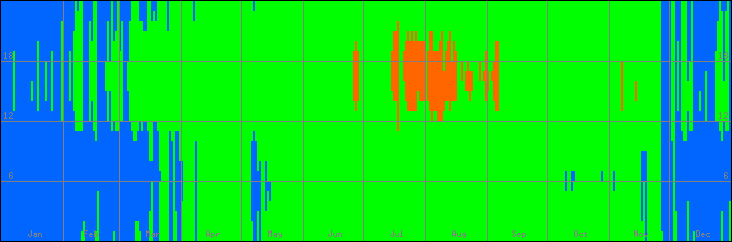

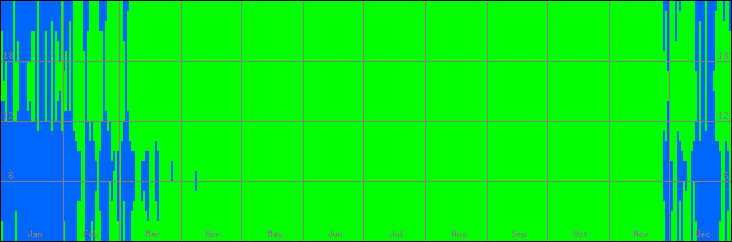

12〜33℃の範囲レベルマップ

さらに条件の範囲を広げてみるとこうなります。

levelmap3

12℃-33℃の範囲・外気温

範囲・外気温

12℃-33℃の範囲・びおソーラーなしの室温

びおソーラーなしの室温

12℃-33℃の範囲・びおソーラーありの室温

びおソーラーありの室温

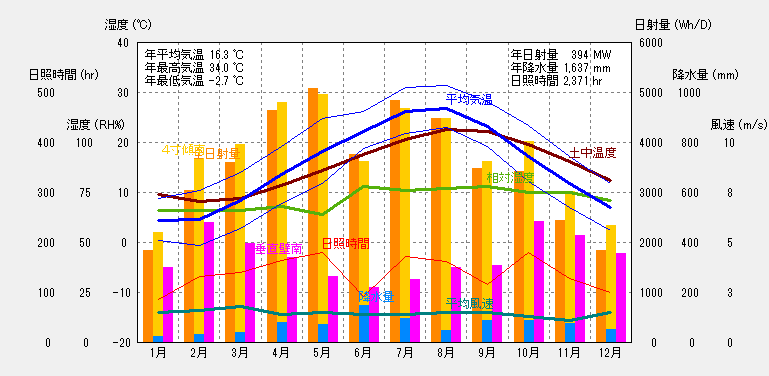

財田の気象概要

気象概要

[全日射量]は水平面(直達+天空)、[4寸傾南]は南面4寸勾配、垂直壁南は南の壁面の、それぞれ日射量です。

財田の気象概要

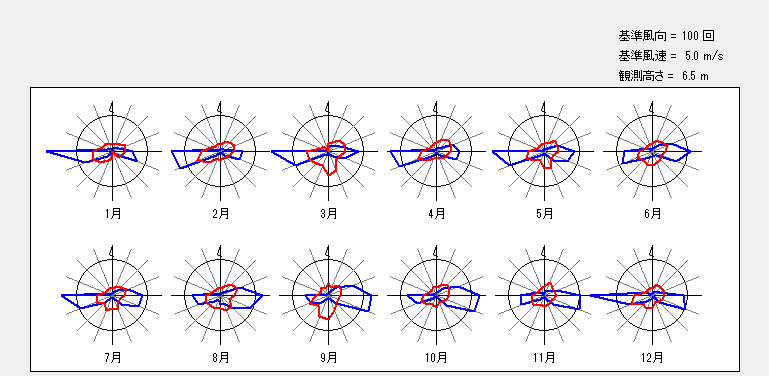

風配図

青線は風向別出現頻度 赤線は風向別平均風速

財田の風配図

気象統計:1981年〜2000年 AMeDAS標準気象データより
作成:手の物語顧問・荏原幸久
