びおソーラーによる自然室温コンターマップ・小松

「外気温」「びおソーラーのない建物」「びおソーラーありの建物」
それぞれの温度分布をマッピングしました。
冬の夜から朝にかけては温度が低く、夏の昼間は温度が高くなります。びおソーラーの有無で、このゾーンがどれだけかわるのかをつかむためのツールです。
※一定条件下でのシミュレーションによるものです。効果は建物・敷地条件によって変わります。

map-info

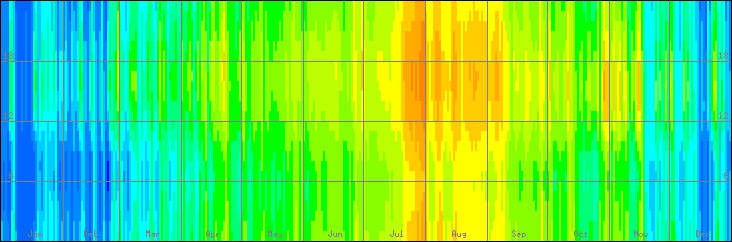

コンターマップ

温度の分布

温度の分布

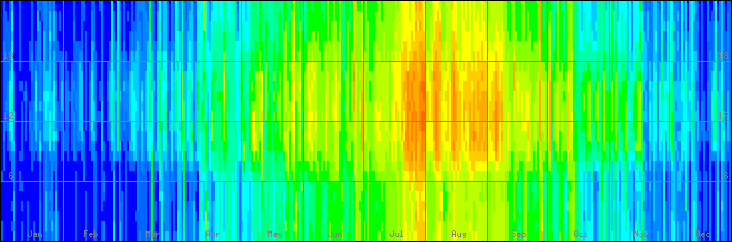

外気温

外気温

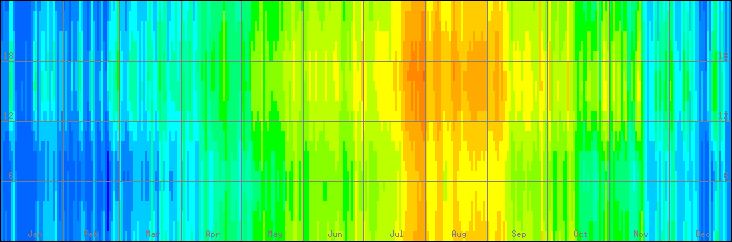

びおソーラーなしの室温

びおソーラーなしの室温

びおソーラーありの室温

びおソーラーありの室温


18〜27℃の範囲レベルマップ

上のコンターマップを、18〜27℃の範囲内外にわけたレベルマップです。
この範囲に入っている(緑色)は快適な温度といえます。

levelmap1

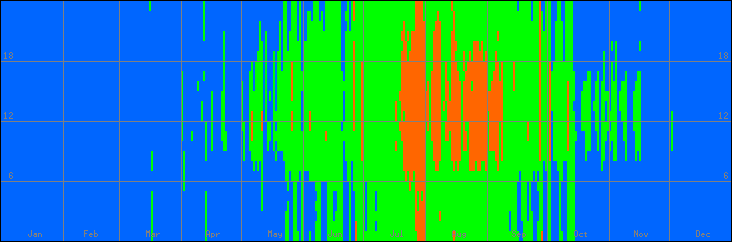

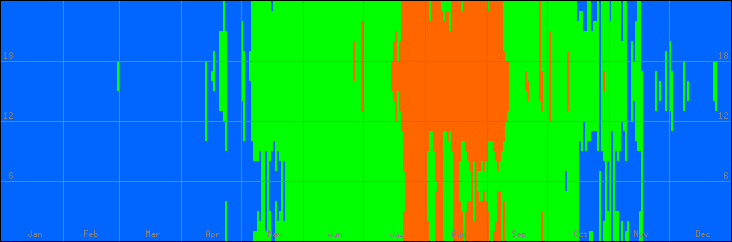

18℃-27℃の範囲・外気温

外気温

18℃-27℃の範囲・びおソーラーなしの室温

びおソーラーなしの室温

18℃-27℃の範囲・びおソーラーありの室温

びおソーラーありの室温


15〜30℃の範囲レベルマップ

少し条件を緩くしてみたレベルマップです。
このぐらいの室温でも十分、と考えると、範囲が広がります。

levelmap2

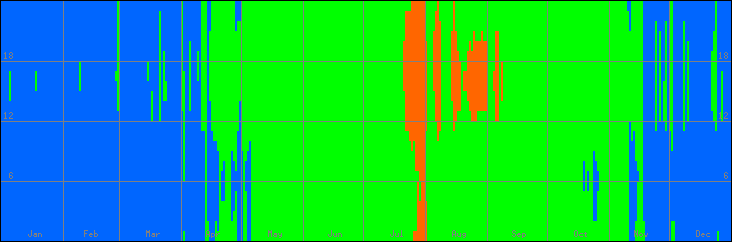

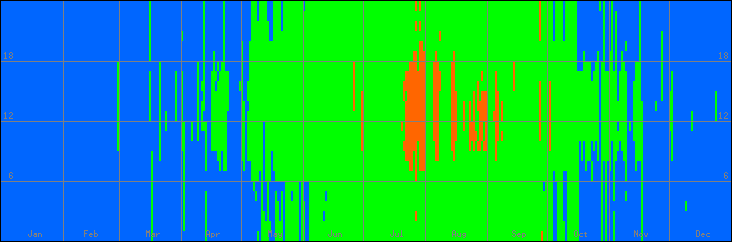

15℃-30℃の範囲・外気温

範囲・外気温

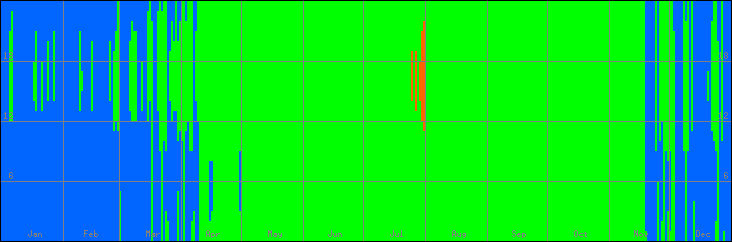

15℃-30℃の範囲・びおソーラーなしの室温

びおソーラーなしの室温

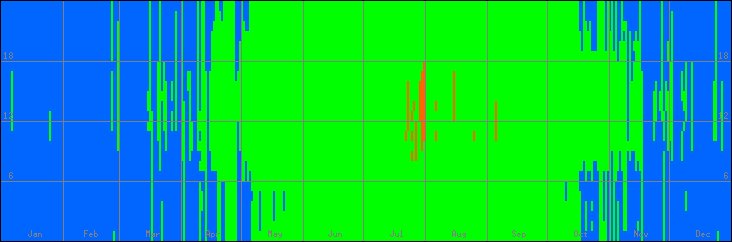

15℃-30℃の範囲・びおソーラーありの室温

びおソーラーありの室温


12〜33℃の範囲レベルマップ

さらに条件の範囲を広げてみるとこうなります。

levelmap3

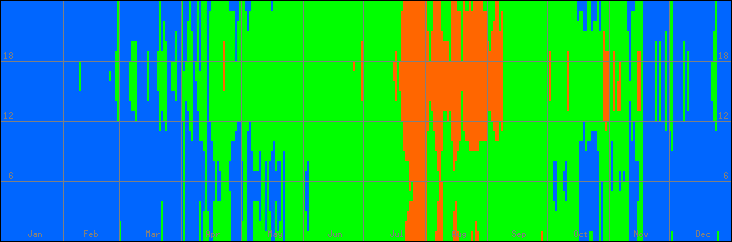

12℃-33℃の範囲・外気温

範囲・外気温

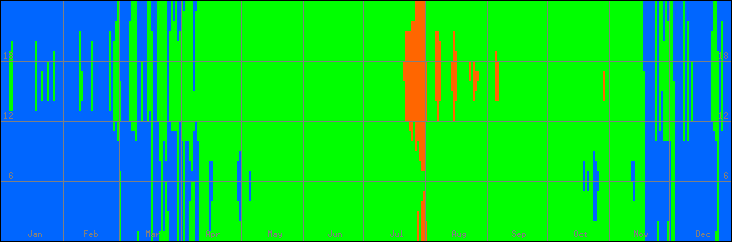

12℃-33℃の範囲・びおソーラーなしの室温

びおソーラーなしの室温

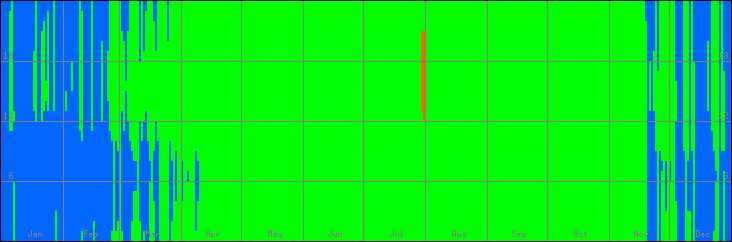

12℃-33℃の範囲・びおソーラーありの室温

びおソーラーありの室温
